PPTC自恢復保險絲的作用原理
時間：2020-11-17 丨 預覽：1889 人次

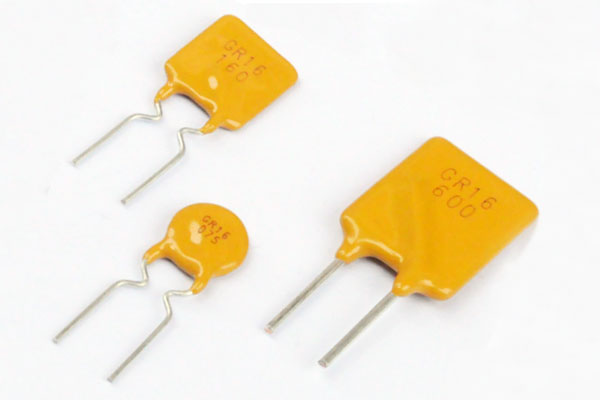

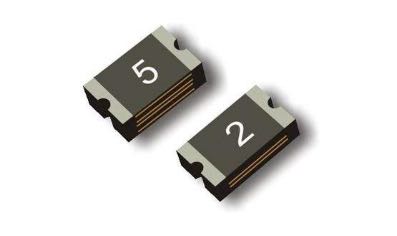

PPTC自恢復保險絲是由經過特殊處理的聚合物樹脂、聚合物和分布在其中的導電粒子組成。在正常操作下，導電粒子與結晶結構外的聚合物樹脂緊密結合，形成鏈狀導電通路。此時，PPTC自恢復保險絲處于低電阻狀態，流過PPTC自恢復保險絲的電流產生的熱能很少，不會改變晶體結構。當電路短路或過載時，流過PPTC自恢復保險絲的大電流會熔化聚合物樹脂，體積迅速增大，形成高阻狀態。工作電流會迅速減小，從而限制和保護電路。故障排除后，PPTC自恢復保險絲再次冷卻結晶，體積縮小，導電粒子再次形成導電通路，恢復到低電阻狀態，不需人工更換即可完成對電路的保護。
PPTC自恢復保險絲的作用原理是一種能量的動態平衡。由于電流的熱效應，流過的電流會產生一定的熱量，產生的熱量全部或部分排放到環境中，而未放出的熱量會使PPTC自恢復保險絲的溫度升高。正常運行時，溫度相對較低，產生的熱量與散發的熱量相平衡。當流經的電流增加或環境溫度升高時，但如果產生的熱量和散發的熱量達到平衡，則仍不會有所改變。當電流或環境溫度再次升高時，PPTC自恢復保險絲將達到更高的溫度。
如果電流或環境溫度繼續升高，產生的熱量將大于散發的熱量，這將導致PPTC自恢復保險絲的溫度急劇升高。在這個階段，一個小的溫度變化將導致電阻值的大幅度增加。此時處于高阻保護狀態。電阻的增加限制了電流，電流在短時間內急劇下降，以保護電路設備不受損壞，只要外加電壓產生的熱量足夠使自PPTC自恢復保險絲發熱，就可以處于高電阻狀態。當電壓消失時，PPTC自恢復保險絲便能能自動恢復。深圳市冠瑞達電子科技有限公司專注生產PPTC自恢復保險絲等產品，是插件自恢復保險絲的供應商制造商廠家,提供詢價和售后服務,產品熱銷深圳、廣州、東莞、佛山、中山、江蘇、浙江、上海等地。
