自恢復保險絲動作原理

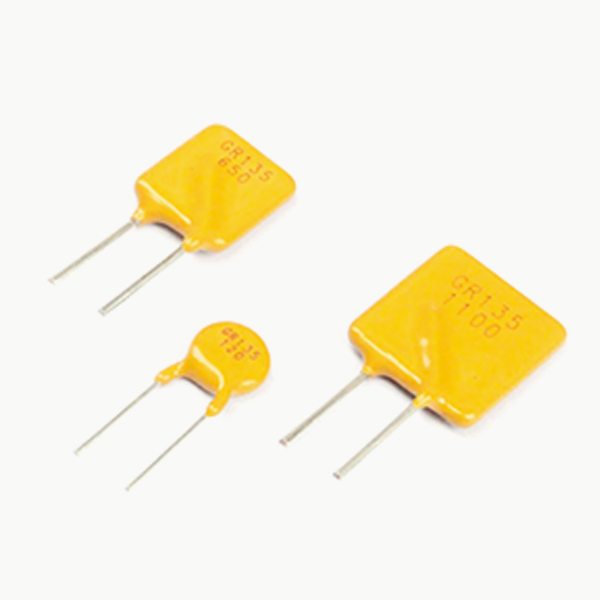

時間：2024-11-06 丨 預覽：1745 人次自恢復保險絲是熱敏半導體材料，本身靈敏度不高，如果不考慮靈敏度是全部都是可以用的，只要耐受電壓超過實際電路中的電壓，保險絲的主要參數就是熔斷電流。比如我們常見的玻璃管保險絲，一般的目標耐壓是250VAC，但是在實際應用中，無論是AC還是DC，無論是220V還是12V，都是一樣的?？紤]到熔斷電流靈敏度高的保險絲還是需要快速熔斷的保險絲，是自恢復保險絲屬于慢斷類型保險絲，而自恢復保險絲的材料在電流過高加熱到一定程度時材料就不會導電，與普通保險絲相同，只是普通保險絲是一次性保險絲。自恢復保險絲由特殊處理的聚合物和分布在其中的導電粒子組成。在正常運作下，聚合物樹脂緊密結合結晶體結構外部的導電顆粒，形成鏈狀導電電通路。此時，自恢復保險絲處于低電阻狀態：
（a）線路上流經自恢復保險絲的電流產生的熱能很小，不會改變晶體結構。當線路短路或過載時，流經自恢復保險絲的大電流產生的熱量使高分子樹脂熔化，體積迅速增大，形成高電阻狀態。
（b）工作電流迅速下降，從而限制和保護電路。當故障去除后，自恢復保險絲再次冷卻結晶，體積縮小，導電顆粒再次形成導電通路，自恢復保險絲恢復到低電阻狀態，完成對電路的保護，無需人工更換。
自恢復保險絲無極性，阻抗低，安裝方便，它可以與被保護電器的線路串聯，電源可以是DC或AC。
動作原理
自恢復保險絲的動作原理是能量的動態平衡，流過自恢復保險絲系列元件的電流由于自恢復保險絲系列的關系產生熱量，產生的熱量全部或部分散發到環境中，而沒有散發的熱量，自恢復保險絲系列元件的溫度會提高。正常工作時，溫度較低，產生的熱量和散發的熱量平衡。自恢復保險絲系列元件處于低電阻狀態，自恢復熔斷器系列不工作，當流過自恢復熔絲系列元件的電流增加或環境溫度升高時，但是如果達到產生的熱量和散發的熱量的平衡，自恢復熔絲系列仍然不動作。當電流或環境溫度再次提高時，自恢復保險絲系列將達到更高的溫度。此時，如果電流或環境溫度繼續再次提高，產生的熱量將大于散發出去的熱量，這將導致自恢復保險絲系列元件的溫度急劇升高。在此階段，微小的溫度變化將導致電阻值大幅增加。此時自恢復保險絲系列元件處于高阻保護狀態，阻抗的增大限制了電流，電流在短時間內急劇下降，從而保護電路設備不受損壞，只要施加的電壓產生的熱量足夠從自恢復保險絲系列元件散發出熱量，處于變化狀態下自恢復保險絲系列元件就可以一直處于動作狀態（高阻）。當施加的電壓消失時，自恢復保險絲系列可以自動恢復。
